CW 測微計系列產品介紹
產品描述
名稱： CW1-012A0、CW2-012A0
材料： 鋁合金
種類： 測微計
·IP65高防護等級，防水防油，可在惡劣環境下工作
·100次/s高速數據采集
·工作壽命可達1000萬次，真正的持久耐用。
·多種信息組合采集方案，可同時采集64個單元數據
| 貨號 | 測量范圍 | 分辨率 | 精度 |
| CW1-012A0 | 0-12mm | 0.001mm/0.00001" | 4μm |
| CW1-012A0 | 0-12mm | 0.01mm/0.0001" | 15μm |
產品描述
名稱： CW1-012A0、CW2-012A0
材料： 鋁合金
種類： 測微計
·IP65高防護等級，防水防油，可在惡劣環境下工作
·100次/s高速數據采集
·工作壽命可達1000萬次，真正的持久耐用。
·多種信息組合采集方案，可同時采集64個單元數據
| 貨號 | 測量范圍 | 分辨率 | 精度 |
| CW1-012A0 | 0-12mm | 0.001mm/0.00001" | 4μm |
| CW1-012A0 | 0-12mm | 0.01mm/0.0001" | 15μm |
測微計，探規，測微頭，筆測頭，線性測微計CW-141/CW-341/CW-151/CW-351/CW-161/CW-361

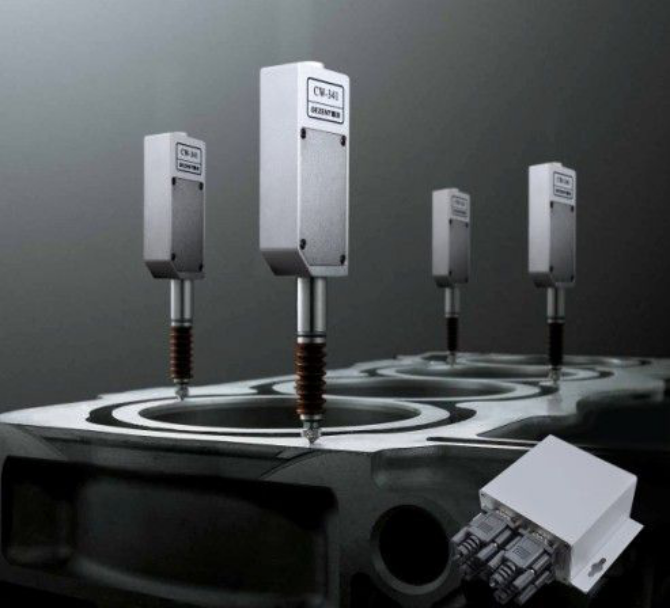

CW 測微計系列產品是一種性價比高的接觸式長度測量傳感器，可用于機械加工、注塑、板金等行業的產品尺寸的自動檢測。該系列產品精度高，千分測微計重復定位精度可達 1um，全程誤差小于 4um，同時測微計是按工業環境設計，可防油防水，使用穩定可靠。能提供多個測微計單元的組合方案，可以同時收集 64 個單元數據，數據傳輸按標準協議，方便連接電腦和 PLC。
測微計主要特點：
l 結構簡單，接線方便,高性價比

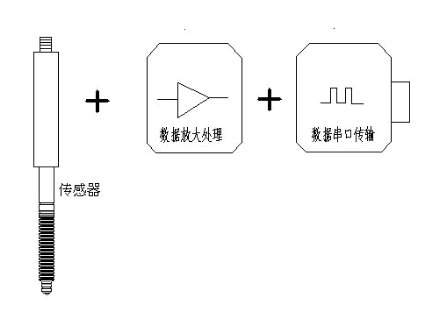

常用的電感式和光柵式測頭，本身只是一個傳感器部分，需要外接數據放大器和串口通訊模塊才能與電腦和 PLC 連
接。測微計內部集成了傳感器和放大、傳輸?shù)热齻€(gè)模塊，它通過簡單的轉接器直接連接電腦或可編程控制器（PLC），接 線 方 便 ， 性 價 比 高 。
l 結實耐用

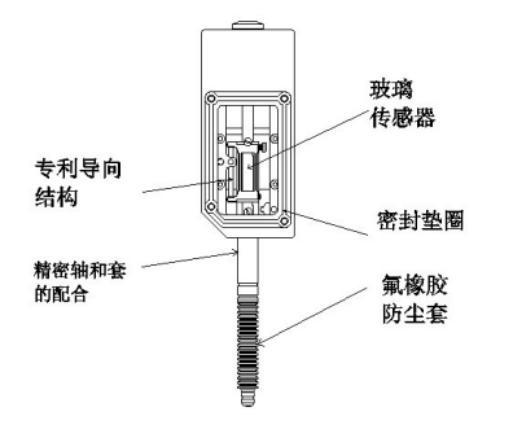

產品按 IP67 防護等級設計，安裝有密封圈和耐油柔韌性好的氟橡膠防塵套，可防塵防水，能在生產現場使用。采用導向結構，傳感器極板之間是無摩擦移動，使用壽命長，在保證精度的前提下，測頭可反復運動 1000 萬次以上，遠遠大于現有的量表，特別適合于批量檢測的需要。
l 精度高，穩定可靠
采用容柵傳感原理，傳感器的基板使用玻璃材料，微米級的軸和套的配合，保證了精度
和穩定性，重復定位精度 1um，全程精度 4um
l 快速組成多測微計測量系統

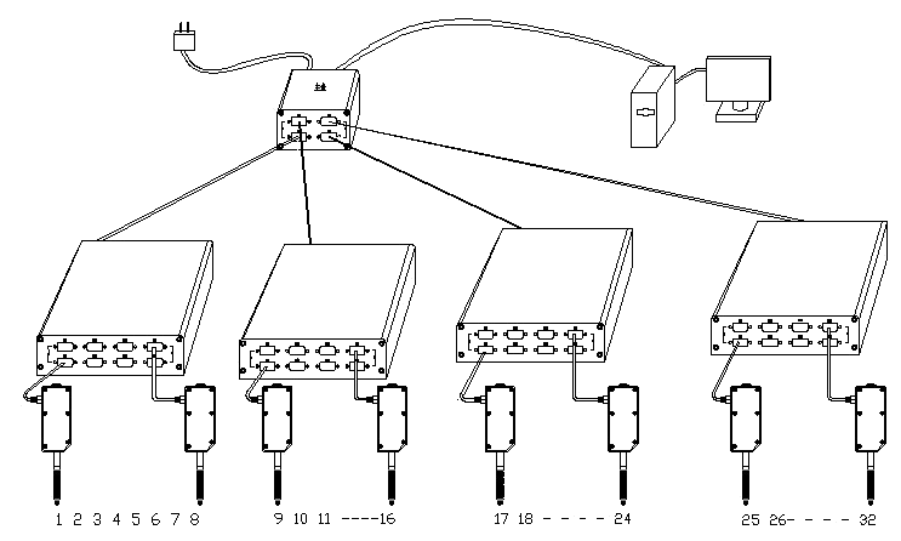

提供多種類型集線器，可以把多個測微計組合成測量系統，數據進電腦和 PLC 處理 64 個。下面是 32 個測微計組合的示意圖

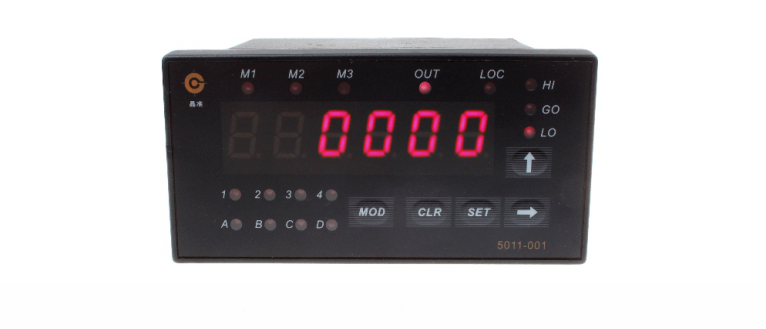

l 提供顯示盒組成廉價自動測試系統
晶準測微計系列還提供數據顯示控制盒，它可以顯示當前測微計的數據，并且能設置上下公差，具有超差報警，而其公差比較結果可以輸出，驅動外部設備。
用戶檢測點少，建議采用這樣的廉價方案組成自動化檢測系統。
l 標準協議
CW 測微計系統是按照標準的 MODBUS 協議，與現有的可編程控制器（PLC）非常方
便的通訊。
應用

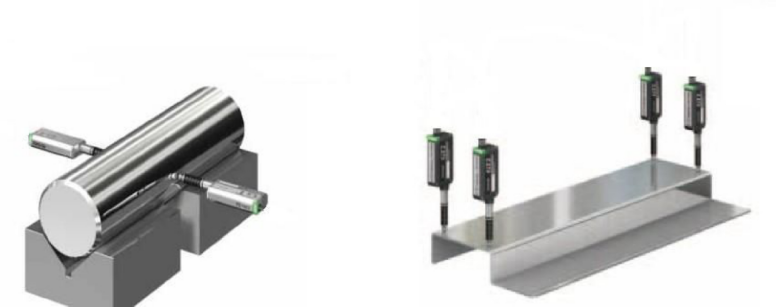

一．千分測微計適用于精密加工時的零件測量
檢查軸直徑 檢測扭曲度

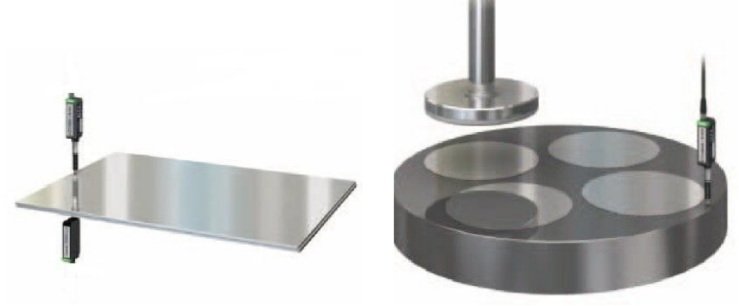

檢測鋼板的厚度 平行度檢測
二．百分測微計適合產品形狀測量，例如在汽車玻璃、板金等檢具上使用
汽車玻璃、板金等部件，它們的形狀復雜，要檢測的尺寸點往往非常多，由于 CW 測
微計具有性價比高并且具有多達 64 個測頭組合的優點，所以非常適合使用。

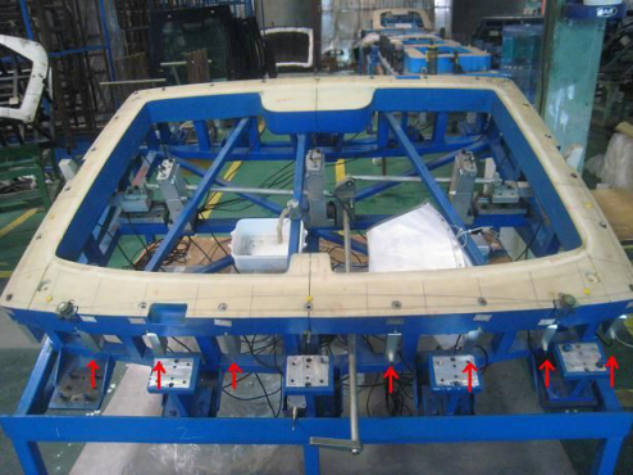

圖片為擋風玻璃檢具，紅色箭頭處安裝了測微計
CW 測微計系列規格類型：

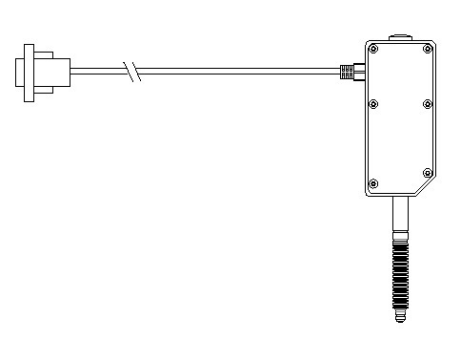

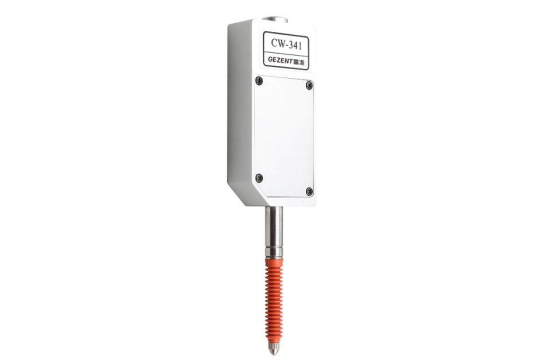

插頭型 CW-141(341)

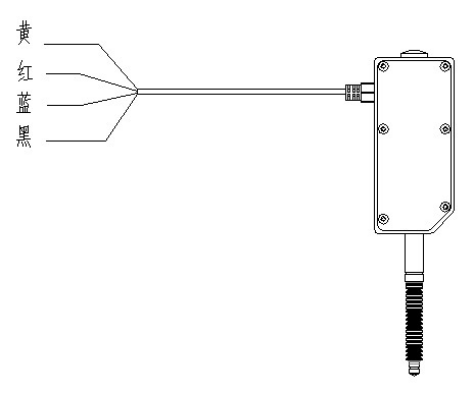

引線型 CW-141A(341A)?
端口輸出說明
插頭型（CW-141 CW-341） | 引線型(CW-141A | CW-341A) | |||||||||
引腳編號 | 功能 | 引腳顏色 | 功能 | ||||||||
2 | TXD(數據 OUT) | 黃 | 5V（電源） | ||||||||
3 | RXD(數據 IN) | 紅 | GND(地) | ||||||||
4 | 5V（電源） | 藍 | RXD(數據 IN) | ||||||||
5 | GND(地) | 黑 | TXD(數據 OUT) | ||||||||
技術指標 | |||||||||||
規格 | |||||||||||
類型 | 百分測微計 | 千分測微計 | 百分測微計 | 千分測微計 | |||||||
型號 | CW-141 | CW-341 | CW-141A | CW-341A | |||||||
檢測系統 | 容柵測量系統，玻璃材料傳感器 | ||||||||||
測量范圍 | 12 mm | ||||||||||
分辨率 | 10um | 1um | 10um | 1um | |||||||
重復定位精度 | 10um | 1um | 10um | 1um | |||||||
全程精度 | 20um | 3um | 20um | 3um | |||||||
工作電壓 | 5V | ||||||||||
工作電流 | <18mA | ||||||||||
測量力 | 1.2N | ||||||||||
數據更新速度 | 10ms（100 次/S） | ||||||||||
外殼保護等級 | IP67(帶防塵套) | ||||||||||
使用壽命 | 反復測量 1000 萬次（保證精度） | ||||||||||
出線方式 | DB9 針 | DB9 針 | 四芯出線 | 四芯出線 | |||||||
引線長度 | 2m | ||||||||||
尺寸 | 149*36*19mm | 夾持位置直徑 8mm | |||||||||
測微計通訊協議
一、數據幀格式：
RTU 模式
通訊參數：波特率 38400
數據幀：1 個起始位，8 個數據位，無奇偶校驗，2 個停止位
二．讀測微計數據
主機查詢命令 | 測微計響應 | |||||||
01 03 00 00 00 02 C4 0B | 01 03 04 01 00 12 35 37 78 | |||||||
地址碼 | 01H | 地址碼 | 01H | |||||
功能碼 | 03H | 功能碼 | 03H | |||||
訪問寄存器首 | 00H | 數據字節長度 | 04H | |||||
地址 | 00H | 數據字 1 高 8 位 | 01H | 測微計 | 標志位 | |||
數據 | ||||||||
數據字長度 | 00H | 數據字 1 低 8 位 | 00H | |||||
02H | 數據字 2 高 8 位 | 12H | 測量數據 | |||||
CRC（低 8位） | C4H | 數據字 2 低 8 位 | 35H | （16 進制） | ||||
CRC（高 8 位) | 0BH | CRC（低 8 位） | 37H | |||||
CRC（高 8 位) | 78H | |||||||
說明：
1） 上面主機與測微計通訊的舉例，主機發出 8 個字節取數命令，測微計回應 9 個字節數據，
高位在前，藍色部分為測微計測量數據。
2） 測量數據為 4 個字節，開始字節為符號位，代表正負號，第 3 和第 4 字節為十六進制測
量數據，分辯率為 1um。
3） 案例中的測量數據轉成十進制分別為：4661，由于符號位為 01H，表示為負數，且分辨率
為 1um，所以實際位移長度為-4.661mm 4） 本機 CRC 效驗碼采用為 16 位 CRC 效驗碼,多項式為 X^16+X^15+X^2+1，查表算法舉例見
附錄
三．測微計清零
主機清零命令 | 測微計響應 | |||||
01 06 08 00 AB 56 74 A4 | 01 06 08 00 AB 56 74 A4 | |||||
地址碼 | 01H | 地址碼 | 01H | |||
功能碼 | 06H | 功能碼 | 06H | |||
訪問寄存器首 | 08H | 寄存器首地址 | 08H | |||
地址 | 00H | 00H | ||||
清零命令符 | ABH | 清零命令符 | ABH | |||
56H | 56H | |||||
CRC（低 8 位） | 74H | CRC（低 8 位） | 74H | |||
CRC（高 8 位) | A4H | CRC（高 8 位) | A4H | |||
1） 此命令可把測微計清零。
2） 本機 CRC 效驗碼采用為 16 位 CRC 效驗碼,多項式為 X^16+X^15+X^2+1，查表算法舉例見附錄
測微計夾持方式

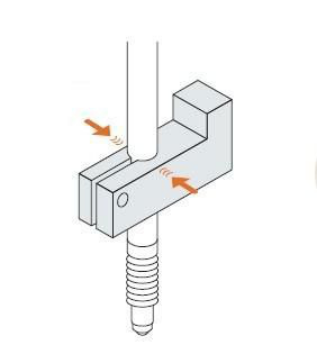

1. 采用傳統量表的夾持方式

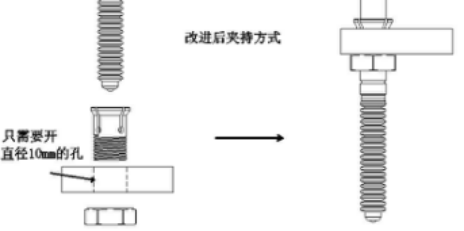

2. 鎖緊夾套（選配件）
?
傳統的量表架夾持是兩個方向夾緊，夾持效果不太好，用力過大會損壞測微計，我們提供的夾套是多方向夾緊，既牢固又安全。

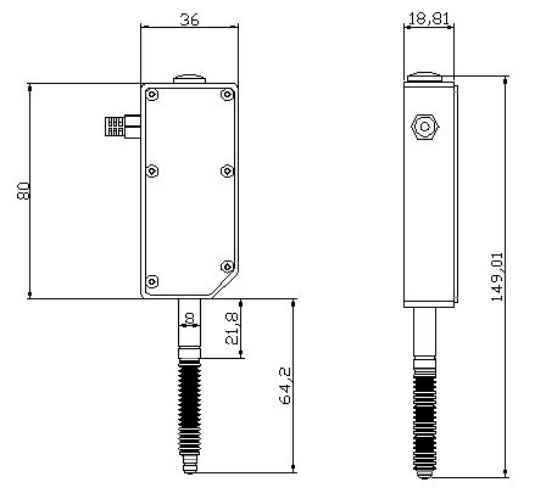

測微計外形尺寸
使用注意事項：

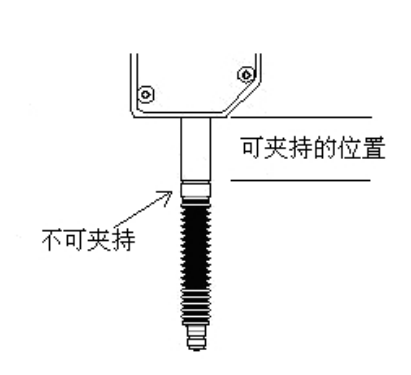

測微計夾持位置要在環槽的上部，下部是不能被夾，否則會引起測桿移動困難。見下圖
?
