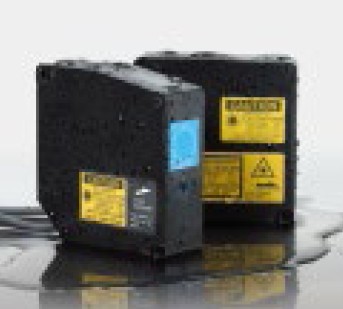

激光檢測儀，激光測量儀，激光位移測量，CD4系列激光位移傳感器CD4-30/ 85/350 CD4L-25 CD4A-N/LN CD4A-P/LP激光位移傳感器CD4系列● 感應頭+控制器，設定簡單，操作方便。● 一個控制器可同時連接2個感應頭。 ● 正反射型（CD4L-25）用于檢測玻璃/鏡面體。 ● 0.1μm高分辨率，±0.1% F.S.高線性精度(CD4L-25型)。
激光位移傳感器CD4系列
激光位移傳感器CD4系列產品特點：

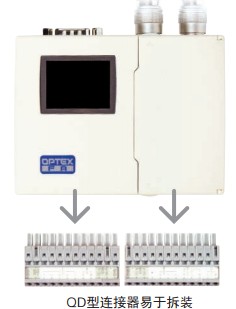

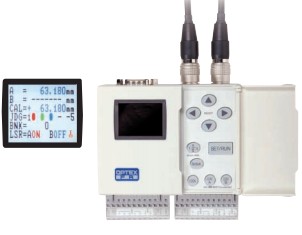

● LCD顯示屏
CD4A-N/P控制器內置彩色顯示屏，可同時顯示多種項目測量值。
正常運行狀態下顯示屏可同時顯示兩個感應頭的測量值、計算值、輸出狀態、存儲器編號等信息。
.jpg)

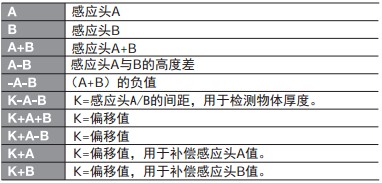

● 10種計算式公式
.jpg)

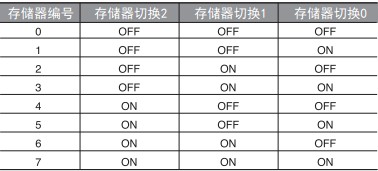

● 8個存儲器可選
.jpg)
● 受光波形監視器(僅適用于CD4L-25）
為獲取測量的穩定性和提高精度，必須將受光波形調整至穩定的狀態。
通過監視器可對受光波形進行實時監控。

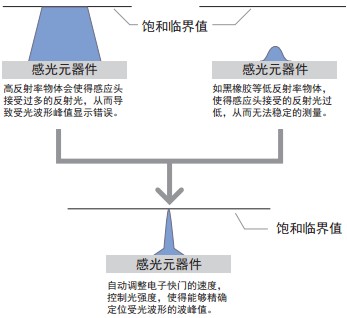

● 高速電子快門速度
CD4控制器內置微型處理系統，能根據被測物體反射率的不同自動控制快門速度，并可自動調整光強度為，
以達到準確測量，避免錯誤。（靈敏度：AUTO ）

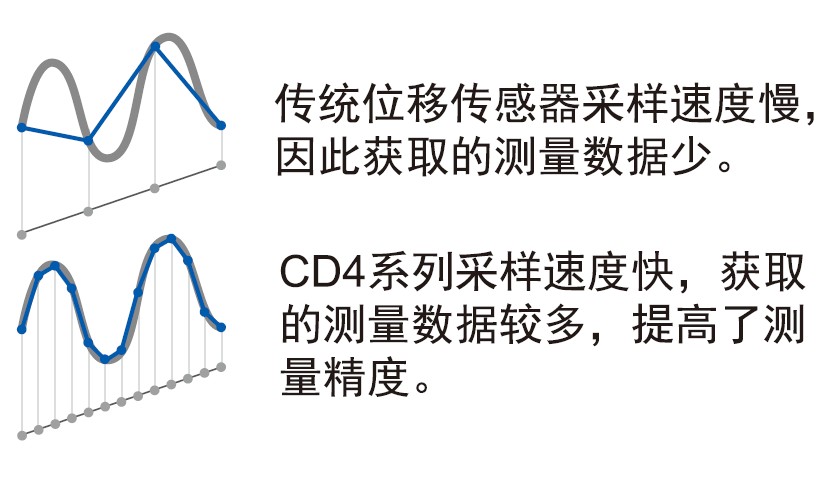

● 快速采樣速度
CD4位移傳感器的采樣周期為100μsec，高速采樣，采取更多的測量數據，從而獲取準確的線性圖像。

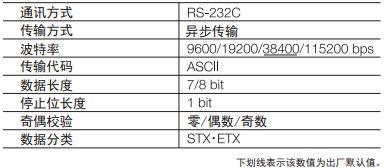

● RS-232C通信 將CD4控制器與PC連接后，PC即可通過RS232通信遠程進行以下操作：
◆ 寫入/讀取設定值
◆ 讀取測量值
◆ 讀取開關量輸出狀態（Q1～Q5）
◆ 外部輸入（存儲器切換/保持功能/歸零）
◆ 讀取緩沖存儲器數據（Max. 2000個）
※ 根據以上表數值調整PC和CD4的通信設定值。

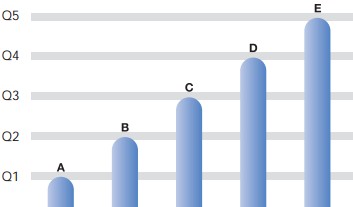

● 提供5個獨立的開關量輸出
CD4控制器提供5個開關量輸出。每個開關量輸出可自由設定獨立的上下限閾值，
可使用于多種不同規格工件的分類應用。
● 高通/低通濾波器
CD4控制器設有高通/低通濾波器。低通濾波器可抑制測量過程中的急驟變化；
高通濾波器則過濾掉測量過程中的緩慢變化，只識別急驟變化值。
● 可同時連接2個感應頭
CD4控制器可同時連接2個感應頭來測量工件的厚度及寬度等。
每個感應頭可單獨進行測量，也可以和其他規格感應頭（30/85/350）組合來測量。
● 防護等級 IP67
CD4系列感應頭的防護等級：IP67，可應用在任何可能接觸到水的環境。

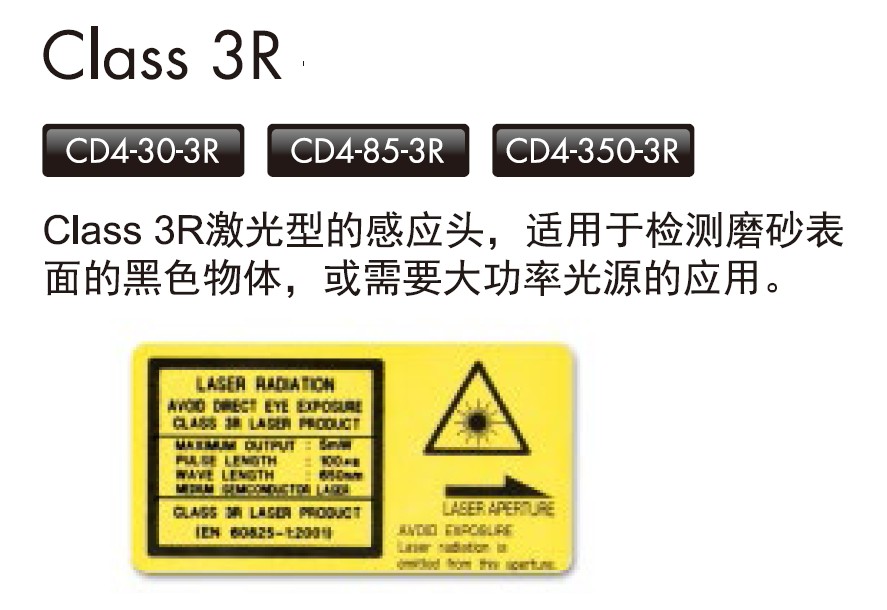

● 激光等級

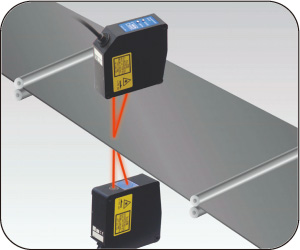

測量黑色橡膠薄片的厚度
一個CD4控制器CD4-N同時連接兩個CD4A-N感應頭，測量黑色橡膠薄片的厚度。
.bmp)

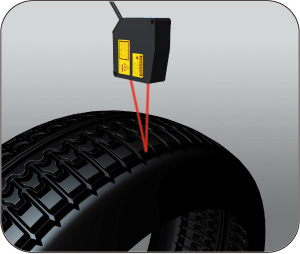

輪胎檢測
通過CD4系列檢測輪胎的紋路。
.bmp)

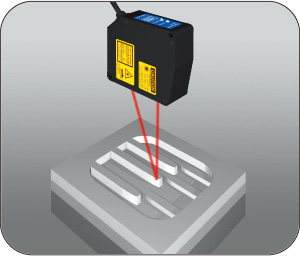

監控壓鑄模具
.bmp)

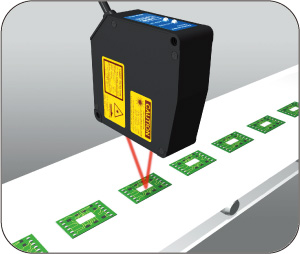

檢測PCB板上的透明IC封裝
通過CD4系列檢測PCB板上的透明IC封裝的有無。
.bmp)

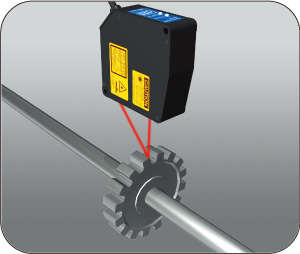

齒輪檢測
檢測透明玻璃板的平整度
正反射型CD4L-25穩定檢測透明玻璃板的平整度。
檢測透明玻璃板的有無
正反射型CD4L-25檢測機械手上是否有透明玻璃板。

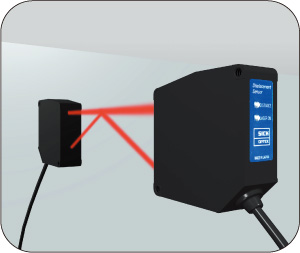

檢測鏡面物體

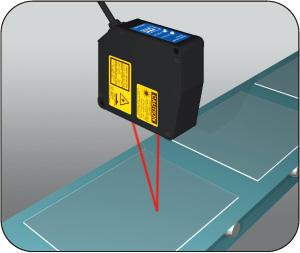

檢測傳送帶上的透明玻璃板
正反射型CD4L-25穩定檢測傳送帶上的透明玻璃板。

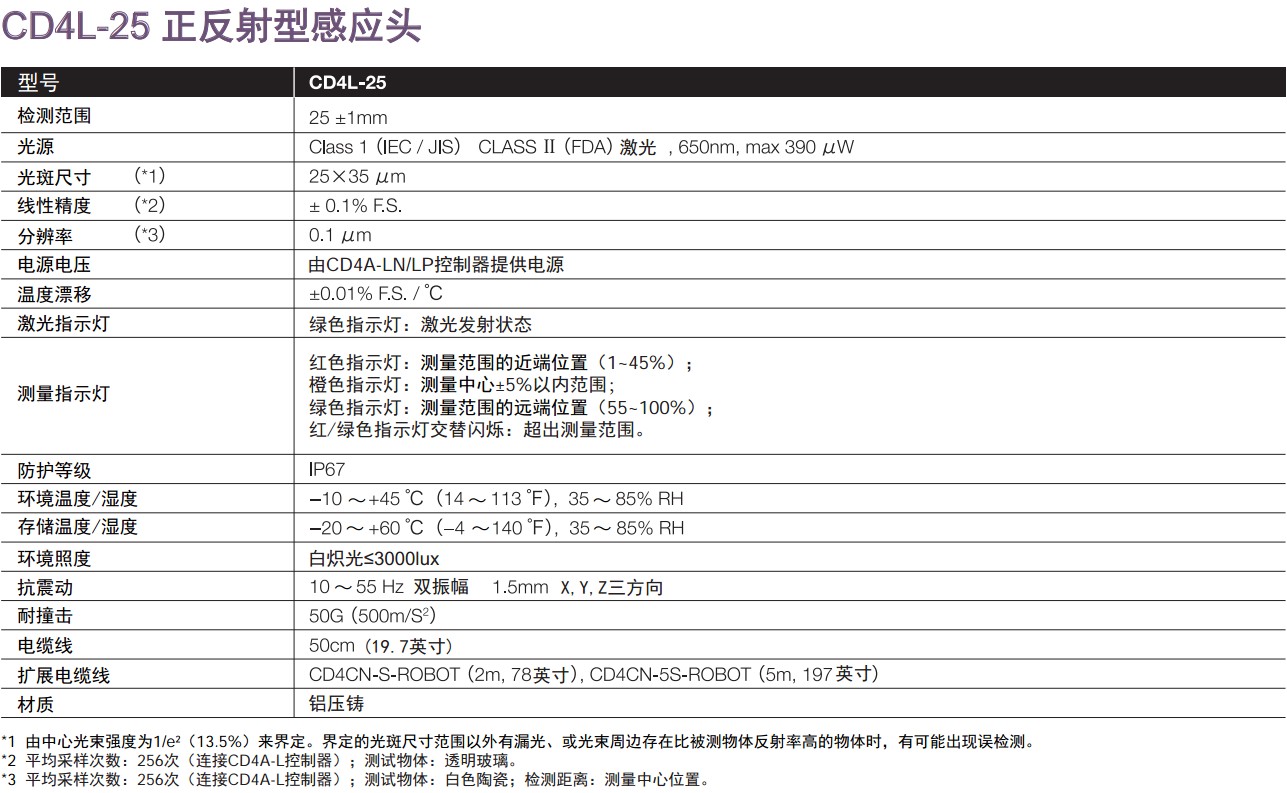

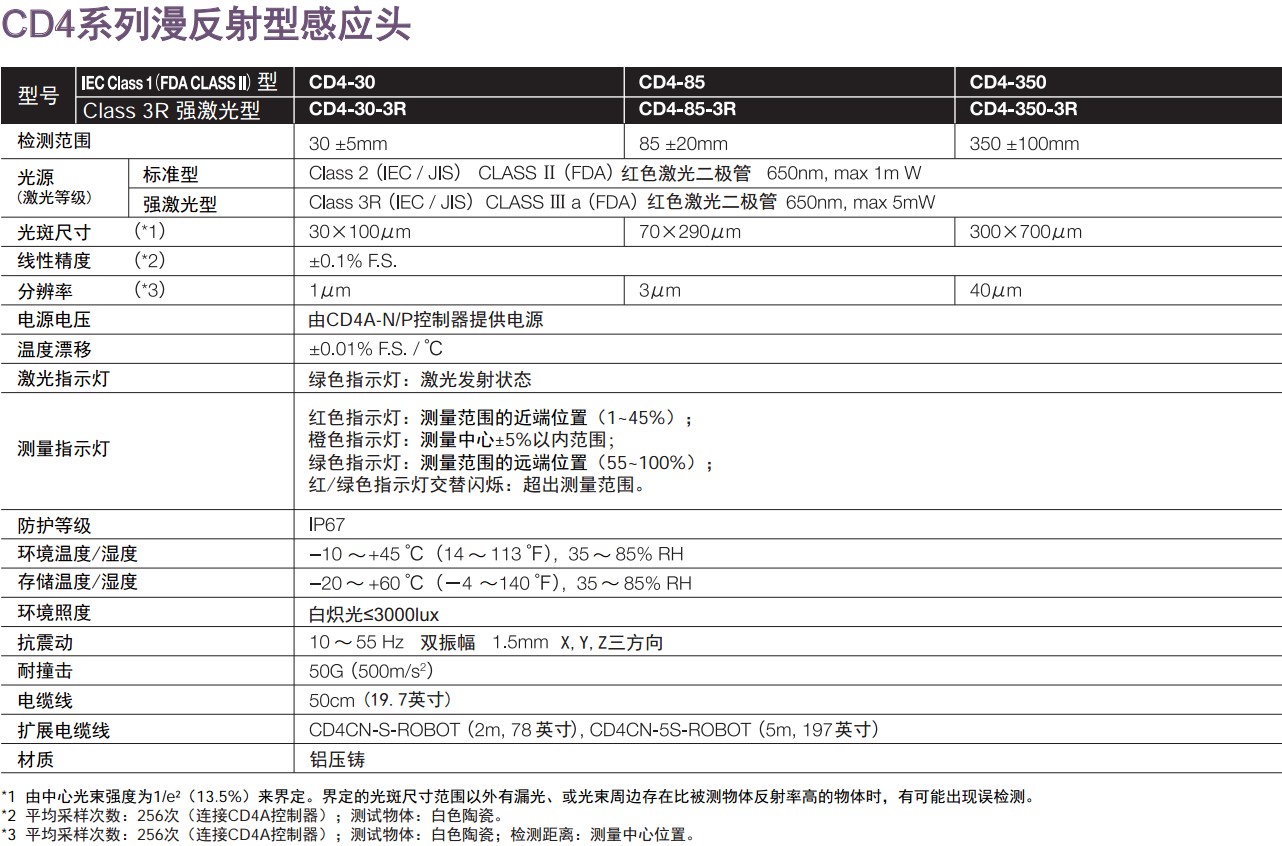

激光位移傳感器CD4系列技術參數：
● LCD顯示屏
CD4A-N/P控制器內置彩色顯示屏，可同時顯示多種項目測量值。
正常運行狀態下顯示屏可同時顯示兩個感應頭的測量值、計算值、輸出狀態、存儲器編號等信息。
● 10種計算式公式
● 8個存儲器可選
● 受光波形監視器(僅適用于CD4L-25）
為獲取測量的穩定性和提高精度，必須將受光波形調整至穩定的最佳狀態。
通過監視器可對受光波形進行實時監控。
● 高速電子快門速度
CD4控制器內置微型處理系統，能根據被測物體反射率的不同自動控制快門速度，并可自動調整光強度為最佳值，
以達到精確測量，最大限度避免錯誤。（靈敏度：AUTO ）
● 快速采樣速度
CD4位移傳感器的采樣周期為100μsec，高速采樣，采取更多的測量數據，從而獲取準確的線性圖像。
● RS-232C通信 將CD4控制器與PC連接后，PC即可通過RS232通信遠程進行以下操作：
◆ 寫入/讀取設定值
◆ 讀取測量值
◆ 讀取開關量輸出狀態（Q1～Q5）
◆ 外部輸入（存儲器切換/保持功能/歸零）
◆ 讀取緩沖存儲器數據（Max. 2000個）
※ 根據以上表數值調整PC和CD4的通信設定值。
● 提供5個獨立的開關量輸出
CD4控制器提供5個開關量輸出。每個開關量輸出可自由設定獨立的上下限閾值，
可使用于多種不同規格工件的分類應用。
● 高通/低通濾波器
CD4控制器設有高通/低通濾波器。低通濾波器可抑制測量過程中的急驟變化；
高通濾波器則過濾掉測量過程中的緩慢變化，只識別急驟變化值。
● 可同時連接2個感應頭
CD4控制器可同時連接2個感應頭來測量工件的厚度及寬度等。
每個感應頭可單獨進行測量，也可以和其他規格感應頭（30/85/350）組合來測量。
● 防護等級 IP67
CD4系列感應頭的防護等級：IP67，可應用在任何可能接觸到水的環境。
● 激光等級
測量黑色橡膠薄片的厚度
一個CD4控制器CD4-N同時連接兩個CD4A-N感應頭，測量黑色橡膠薄片的厚度。
輪胎檢測
通過CD4系列檢測輪胎的紋路。
監控壓鑄模具
檢測PCB板上的透明IC封裝
通過CD4系列檢測PCB板上的透明IC封裝的有無。
齒輪檢測

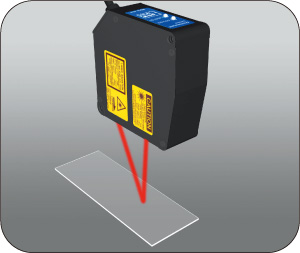

檢測透明玻璃板的平整度
正反射型CD4L-25穩定檢測透明玻璃板的平整度。
檢測透明玻璃板的有無
正反射型CD4L-25檢測機械手上是否有透明玻璃板。
檢測鏡面物體
檢測傳送帶上的透明玻璃板
正反射型CD4L-25穩定檢測傳送帶上的透明玻璃板。

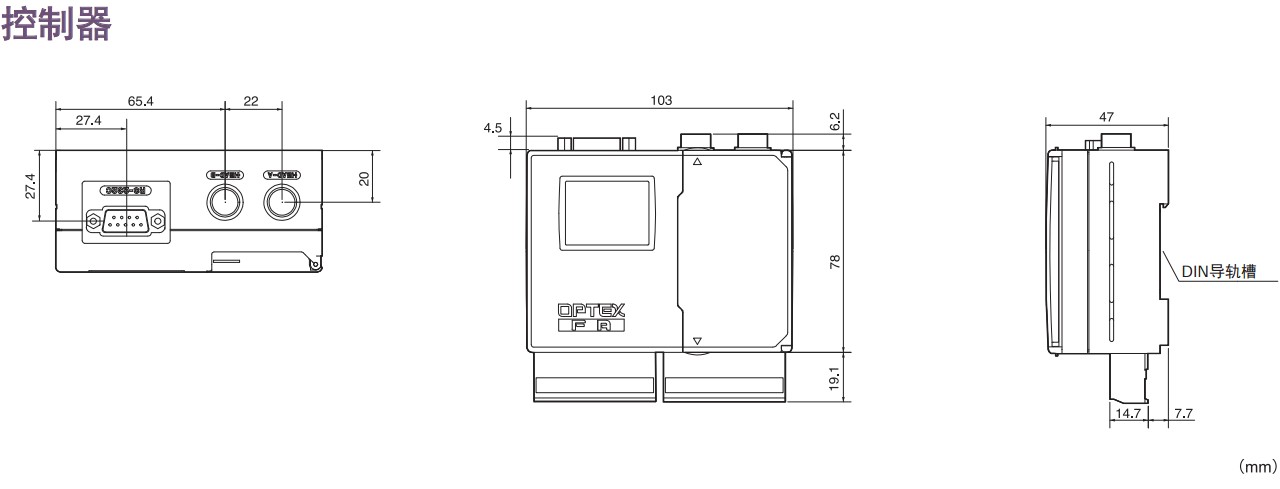

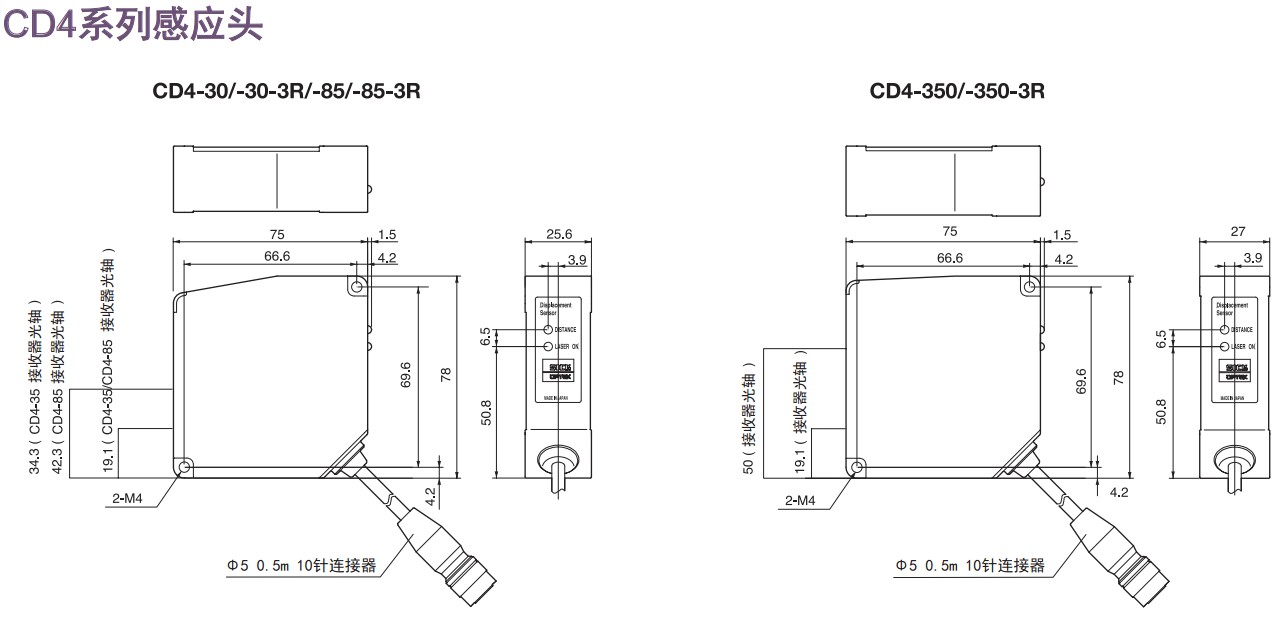

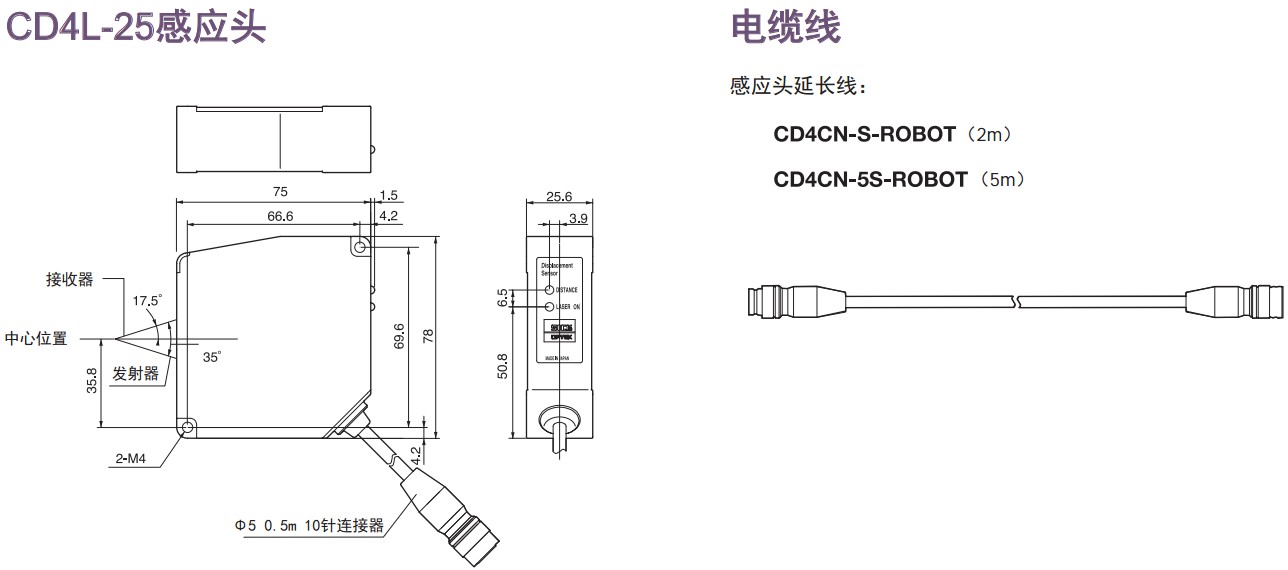

激光位移傳感器CD4系列外型尺寸：
● LCD顯示屏
CD4A-N/P控制器內置彩色顯示屏，可同時顯示多種項目測量值。
正常運行狀態下顯示屏可同時顯示兩個感應頭的測量值、計算值、輸出狀態、存儲器編號等信息。
● 10種計算式公式
● 8個存儲器可選
● 受光波形監視器(僅適用于CD4L-25）
為獲取測量的穩定性和提高精度，必須將受光波形調整至穩定的最佳狀態。
通過監視器可對受光波形進行實時監控。
● 高速電子快門速度
CD4控制器內置微型處理系統，能根據被測物體反射率的不同自動控制快門速度，并可自動調整光強度為最佳值，
以達到精確測量，最大限度避免錯誤。（靈敏度：AUTO ）
● 快速采樣速度
CD4位移傳感器的采樣周期為100μsec，高速采樣，采取更多的測量數據，從而獲取準確的線性圖像。
● RS-232C通信 將CD4控制器與PC連接后，PC即可通過RS232通信遠程進行以下操作：
◆ 寫入/讀取設定值
◆ 讀取測量值
◆ 讀取開關量輸出狀態（Q1～Q5）
◆ 外部輸入（存儲器切換/保持功能/歸零）
◆ 讀取緩沖存儲器數據（Max. 2000個）
※ 根據以上表數值調整PC和CD4的通信設定值。
● 提供5個獨立的開關量輸出
CD4控制器提供5個開關量輸出。每個開關量輸出可自由設定獨立的上下限閾值，
可使用于多種不同規格工件的分類應用。
● 高通/低通濾波器
CD4控制器設有高通/低通濾波器。低通濾波器可抑制測量過程中的急驟變化；
高通濾波器則過濾掉測量過程中的緩慢變化，只識別急驟變化值。
● 可同時連接2個感應頭
CD4控制器可同時連接2個感應頭來測量工件的厚度及寬度等。
每個感應頭可單獨進行測量，也可以和其他規格感應頭（30/85/350）組合來測量。
● 防護等級 IP67
CD4系列感應頭的防護等級：IP67，可應用在任何可能接觸到水的環境。
● 激光等級
測量黑色橡膠薄片的厚度
一個CD4控制器CD4-N同時連接兩個CD4A-N感應頭，測量黑色橡膠薄片的厚度。
輪胎檢測
通過CD4系列檢測輪胎的紋路。
監控壓鑄模具
檢測PCB板上的透明IC封裝
通過CD4系列檢測PCB板上的透明IC封裝的有無。
齒輪檢測
檢測透明玻璃板的平整度
正反射型CD4L-25穩定檢測透明玻璃板的平整度。
檢測透明玻璃板的有無
正反射型CD4L-25檢測機械手上是否有透明玻璃板。
檢測鏡面物體
檢測傳送帶上的透明玻璃板
正反射型CD4L-25穩定檢測傳送帶上的透明玻璃板。
激光位移傳感器CD4系列應用范圍：
● LCD顯示屏
CD4A-N/P控制器內置彩色顯示屏，可同時顯示多種項目測量值。
正常運行狀態下顯示屏可同時顯示兩個感應頭的測量值、計算值、輸出狀態、存儲器編號等信息。
● 10種計算式公式
● 8個存儲器可選
● 受光波形監視器(僅適用于CD4L-25）
為獲取測量的穩定性和提高精度，必須將受光波形調整至穩定的最佳狀態。
通過監視器可對受光波形進行實時監控。
● 高速電子快門速度
CD4控制器內置微型處理系統，能根據被測物體反射率的不同自動控制快門速度，并可自動調整光強度為最佳值，
以達到精確測量，最大限度避免錯誤。（靈敏度：AUTO ）
● 快速采樣速度
CD4位移傳感器的采樣周期為100μsec，高速采樣，采取更多的測量數據，從而獲取準確的線性圖像。
● RS-232C通信 將CD4控制器與PC連接后，PC即可通過RS232通信遠程進行以下操作：
◆ 寫入/讀取設定值
◆ 讀取測量值
◆ 讀取開關量輸出狀態（Q1～Q5）
◆ 外部輸入（存儲器切換/保持功能/歸零）
◆ 讀取緩沖存儲器數據（Max. 2000個）
※ 根據以上表數值調整PC和CD4的通信設定值。
● 提供5個獨立的開關量輸出
CD4控制器提供5個開關量輸出。每個開關量輸出可自由設定獨立的上下限閾值，
可使用于多種不同規格工件的分類應用。
● 高通/低通濾波器
CD4控制器設有高通/低通濾波器。低通濾波器可抑制測量過程中的急驟變化；
高通濾波器則過濾掉測量過程中的緩慢變化，只識別急驟變化值。
● 可同時連接2個感應頭
CD4控制器可同時連接2個感應頭來測量工件的厚度及寬度等。
每個感應頭可單獨進行測量，也可以和其他規格感應頭（30/85/350）組合來測量。
● 防護等級 IP67
CD4系列感應頭的防護等級：IP67，可應用在任何可能接觸到水的環境。
● 激光等級
測量黑色橡膠薄片的厚度
一個CD4控制器CD4-N同時連接兩個CD4A-N感應頭，測量黑色橡膠薄片的厚度。
輪胎檢測
通過CD4系列檢測輪胎的紋路。
監控壓鑄模具
檢測PCB板上的透明IC封裝
通過CD4系列檢測PCB板上的透明IC封裝的有無。
齒輪檢測
檢測透明玻璃板的平整度
正反射型CD4L-25穩定檢測透明玻璃板的平整度。
檢測透明玻璃板的有無
正反射型CD4L-25檢測機械手上是否有透明玻璃板。
檢測鏡面物體
檢測傳送帶上的透明玻璃板
正反射型CD4L-25穩定檢測傳送帶上的透明玻璃板。
