JCXU系列讀數頭

JCXU系列讀數頭
產品名稱:JCXU系列讀數頭
所屬類別:鋼帶貼片式光柵尺
產品人氣:7185
更新日期:2019/5/9 12:08:12
詢價

產品介紹

JCXU系列讀數頭

簡單介紹:

JCXU2 讀數頭采用 的大面積單場掃描技術、自動增益控制技術、自動糾偏
技術,可以有效降低污染的影響,讀數頭內置的ADC細分可以提供更大帶寬,同時更有
效降低細分噪聲和細分誤差,配合濾波在保證低位置噪聲和平滑的速度控制情況下,可達到
20nm 的有效分辨率,內置 REF 參考原點和限位輸出,并提供標準的差分 TTL 數字增量接口,
多色的 LED 集成在讀數頭上蓋上,可指示信號強度,方便安裝。

特點:

分辨率20nm

極強的抗污染能力:大面積單場掃描技術,大于100條柵線同時掃描,有效降低灰塵等其他污染物帶來的影響。帶寬,低細分誤差:內置ADC和濾波電路,提供的帶寬、的分辨率、動態響應,更低的細分誤差。自動增益控制,自動糾偏:自動增益控制、自動糾偏電路與算法,提供更穩定的信號輸出。多色指示燈提示信號強度,方便安裝。

SinCos 1Vpp、差分TTL信號接口。內置 REF 原點與限位信號。


JCXU2讀數頭優秀的抗污染能力
大面積單場掃描技術

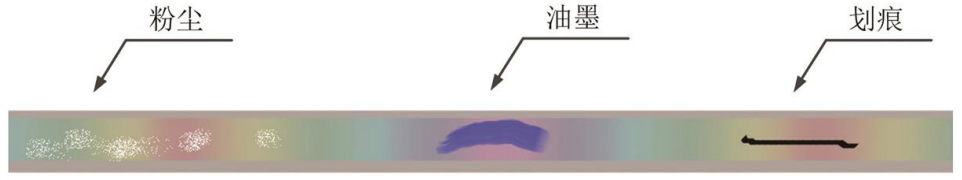

經測試,在使用JCXUS不銹鋼柵尺時,JCXU2讀數頭在經過類似上圖的粉塵、
油墨、劃痕等污染的情況下,測量精度僅受到幾十納米的影響,且信號的李薩茹圖形僅幅值受到一
點影響,不會出現直流偏差,幅值不均等失真。更不會導致讀數頭無法工作。

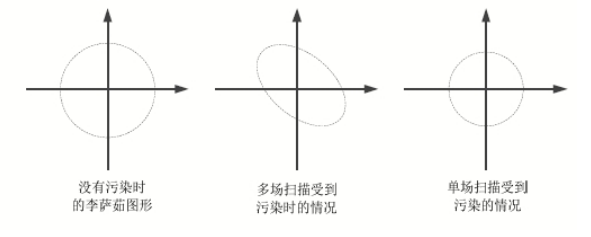

單場掃描的抗污染能力:


經測試在使用JCXUS不銹鋼柵尺時,JCXU2讀數頭在經過類似上圖的粉塵、
油墨、劃痕等污染的情況下,測量精度僅受到幾十納米的影響,且信號的李薩茹圖形僅幅值受到一
點影響,不會出現直流偏差,幅值不均等失真。更不會導致讀數頭無法工作。
JCXU2讀數頭的單場掃描只在一個傳感器上輸出Sin+,Sin-,Cos+,Cos-信號,不同于四場掃描
需要四個傳感器輸出信號,當柵尺上有污染時,信號的幅值,同時發生變化,不會造成李薩茹圖形失真


自動增益控制技術
JCXU2讀數頭使用SINPO新天光電自動增益控制技術,在讀數頭與柵尺之間的間距發生變
化時(多數發生在讀數頭調節安裝時),或讀數頭運動速度發生變化時,信號的幅值都會發生變化,
JCXU2讀數頭的自動增益控制技術可以使這些信號的幅值始終保持穩定,保證輸出精度。

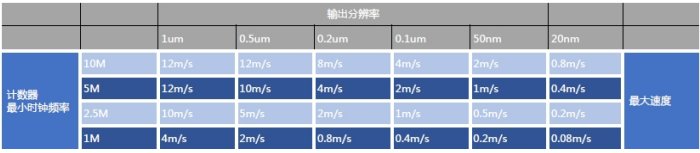

速度與分辨率、頻率關系:

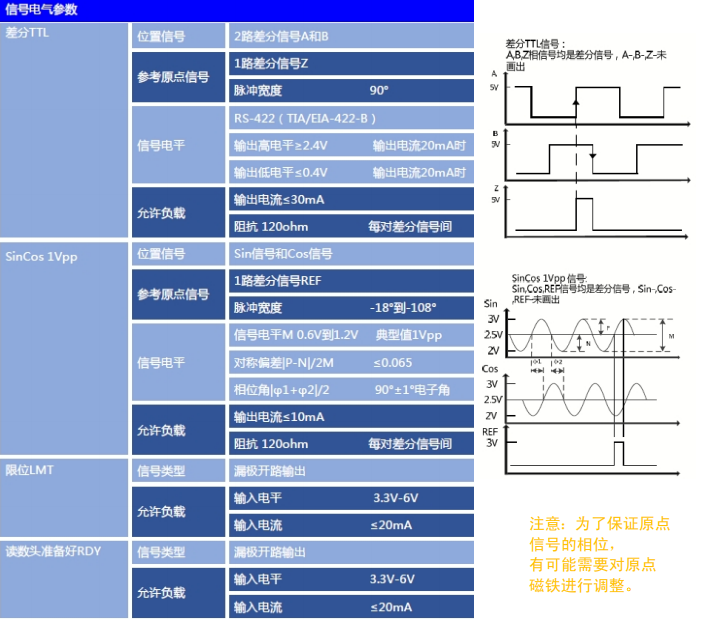

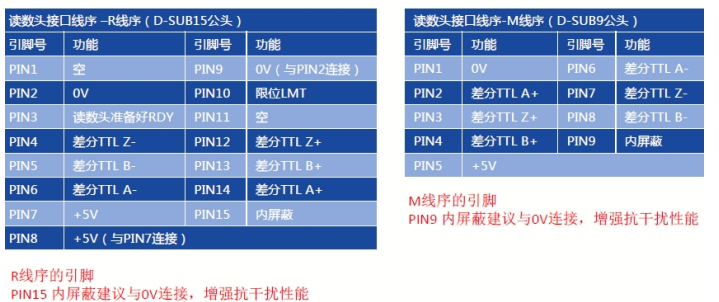

信號含義:

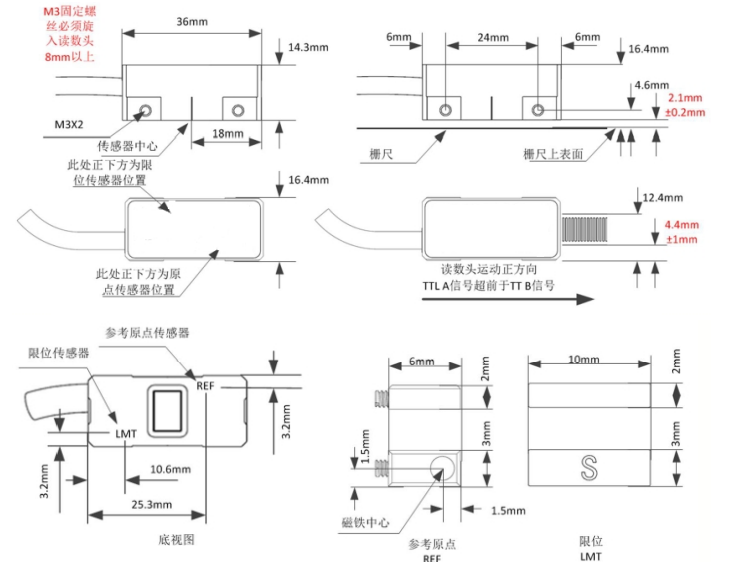

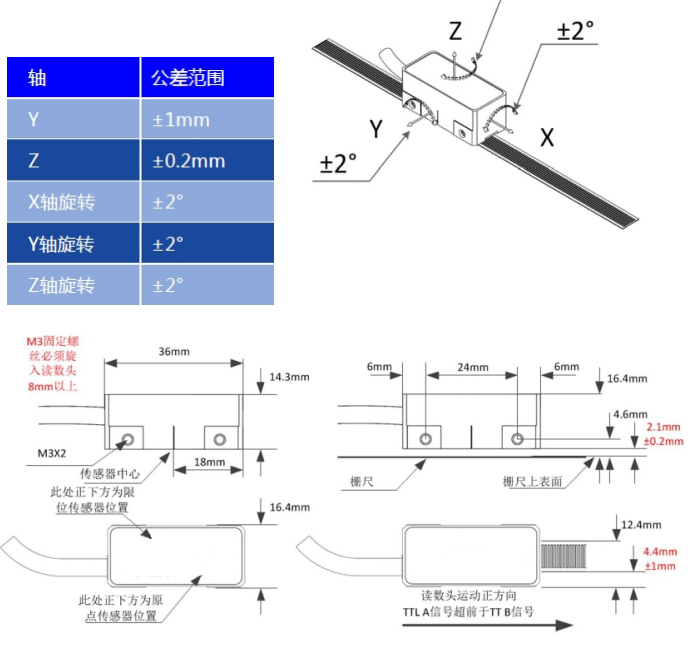

讀數頭尺寸圖:


讀數頭按照箭頭方向運動時:數字信號輸出: A相信號前于B相信號
                                                                                                     模擬量信號輸出:Sin 信號前于 Cos 信號


讀數頭安裝:

寬松的安裝公差

得益于Sinpo的單場掃描技
術,以及光學系統,JCXU2讀數
頭有著非常寬松的安裝公差允許范圍

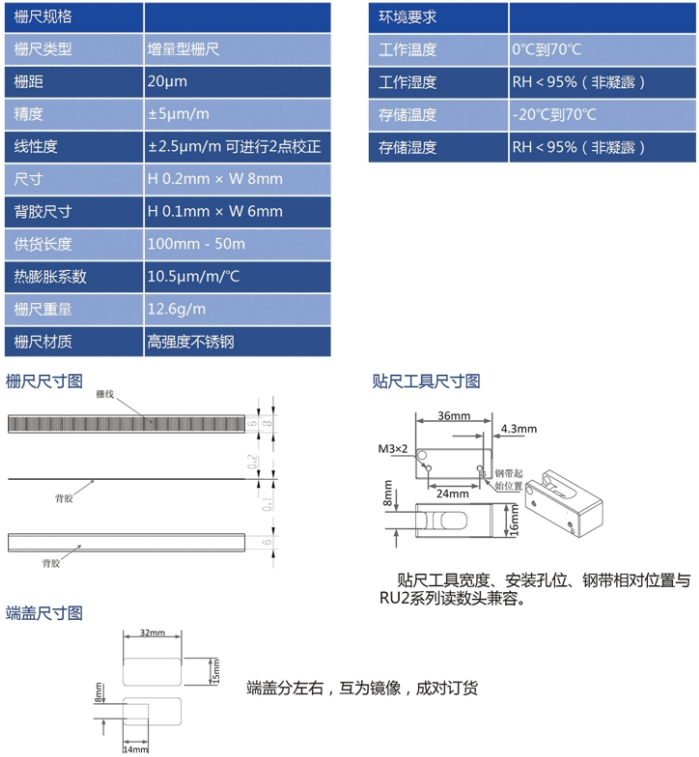

JCXUS 柵尺規格
