MK4 C 非接觸式磁致伸縮線性位移傳感器 (CANopen 輸出)
產品簡介：
這是一款磁致伸縮性的非接觸式線性位移傳感器。由于是非接觸的，所以幾乎能保證其wu限的壽命。 CMK4 CANopen 還集成了一個微處理器去處理測量工作和檢測傳感 器。 CAN 總線通訊系統提供了快速，安全的信號傳輸 使用CANopen DS-301協議和 Device Profile DS-406 可以快速，簡單地將傳感器的控制和自動化系統綜合起來.
?絕對式位移，速度測量傳感器
? 可能有一到兩個轉動指示器同時搭配
? 局部智能
? 接口CANopen DS-301 V4.01 版設備簡介 DS-406 V2.0
? 位移范圍：50 ～4000 mm
? 位移分辨率達到： 2μm
? 速度分辨率到達： 0.01 mm/sec
? 線性度錯誤0.02%
? 重復度錯誤 0.01mm
? 抗振 (DIN IEC68T2/6 12g)
?保護等級： IP67
技術參數：
型號 50 ～ 4000 mm
測量目標 線性位置與速度
位置讀取采樣時間 1 ～ 4 ms (取決于長度)
沖擊測試DIN IEC68T2-27 100g - 11ms- 單擊
振動 DIN IEC68T2-6 12g / 10...2000Hz
滑動指針阻力 ≤ 1 N
位移速度 ≤ 10 m/s
加速度 ≤ 100 m/s2
分辨率 5 μm (2 μm按需求）
指針 整合磁鐵浮動環
定額電源 24Vdc ± 20%
電壓波動 1 Vpp
輸入 90mA zui大
輸出信號 CAN 總線數字通訊
電氣隔離 500V(D.C. 電源/接地線)
反極性保護 YES
超電壓保護 輸電線上帶有電阻器
超電流保護 PTC (輸電線上的保險絲會復位)
環境保護等級 IP67
工作溫度 -40...+70°C
保存溫度 -40...+100°C
溫度穩定性 標準 20 ppm/°C

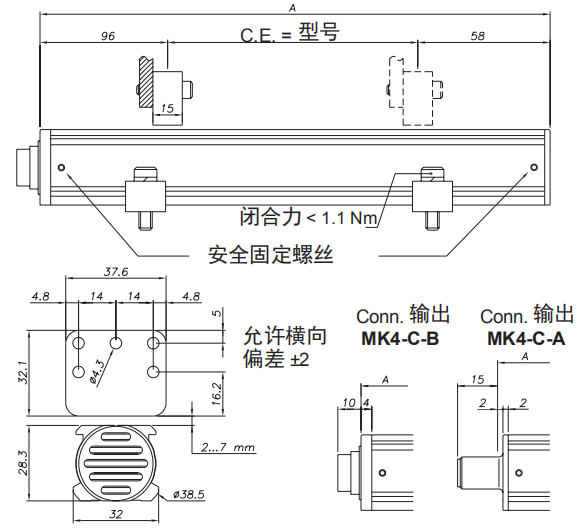

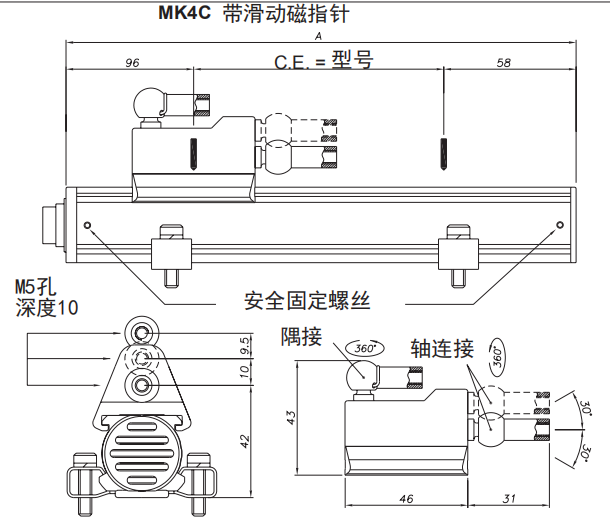

機械尺寸：
電氣/機械 數據
型號 50 75 100 130 150 175 200 225 250 300 350 360 400 450 500 550 600 650 700 750 800 850 900 950 1000 1100 1200 1250 1300 1400 1500 < 0,01 < 0,01 1750 2000 2250 2500 2750 3000 3250 3500 3750 4000
電氣行程 (C.E.)：mm 型號
獨立線性： ± %F.S. 典型 0.02(zui大0.04)
尺寸(A) ：mm 型號+154
重復度：mm <0.01
滯后：mm <0.01
訂貨代碼
指針--客戶需求
支架--客戶需求
可選的連接插座
A輸出的可選電纜
