LC 400系列直線光柵尺LC 495 S Functional Safety/LC 495 S/LC 495 F/LC 495 M緊湊外殼的jue對式直線光柵尺? 用于有限安裝空間應用? 尺寸同LC 415/LC 485/LC 495
技術參數 | LC 495 S Functional Safety | LC 495 S | LC 495 F | LC 495 M |
測量基準 線性膨脹系數 | DIADUR帶jue對和增量刻軌的玻璃光柵，柵距20 μm α therm ≈8 x 10-? K-1（安裝方式I/II）；帶安裝板：α therm ? 9 x 10-? K-1（安裝方式III） | |||
精度等級* | ±3 μm, ±5 μm | |||
測量長度ML* 單位mm | 對ML 1240以內光柵尺，安裝板*或壓緊元件*為可選，對ML 1340以上光柵尺為必選 70 120 170 220 270 320 370 420 470 520 570 620 670 720 770 820 920 1020 1140 1240 1340 1 440 1540 1640 1740 1840 2040 | |||
功能安全特性 適用于 | ? SIL-2，基于EN 61 508 ? 3級，PL “d”，基于EN ISO 13 849-1:2008 | – | ||
PFH | 25 x 10-? （zui高海拔高度1000 m） | – | ||
安全位置1) | 光柵尺：±550 μm （安全應用的測量步距SM = 220 μm） | – | ||
機械連接：尺殼與讀數頭防松的故障防護（第21頁） | ||||
接口 | DRIVE-CLiQ | 發那科串行接口/αi接口 | 三菱高速接口 | |
訂購標識 | DQ01 | Fanuc05 | Mit03-04 | |
測量步距 ± 3 μm ±5 μm | 0.001 μm 0.010 μm | αi 接口/α接口 0.00125 μm/0.010 μm 0.0125 μm/0.050 μm | 0.001 μm 0.010 μm | |
時鐘頻率（計算時間tcal） | – | |||
電氣連接 | 單獨的適配電纜（1 m/3 m/6 m/9 m）可連接安裝塊 | |||
電纜長度 | ≤ 30 m2) | ≤ 50 m | ≤ 30 m | |
供電電壓 | DC 10 V to 28.8 V | DC 3.6 V to 14 V | ||
功率消耗（zui大值） | 10 V: ≤ 1.5 W; 28.8 V: ≤ 1.7 W | 3.6 V: ≤ 1.1 W; 14 V: ≤ 1.3 W | ||
運動速度 | ≤ 180 m/min （測量方向上的zui大加速度? 100 m/s2） | |||
所需的運動力 | ≤ 5 N | |||
振動55 Hz至2000 Hz 影響 沖擊11 ms | 讀數頭：? 200 m/s2（EN 60068-2-6） 不帶安裝板的尺殼：? 100 m/s2（EN 60068-2-6） 帶安裝板的尺殼，和右側電纜引線：≤150 m/s2，左側：≤100 m/s2 （EN 60068-2-6） ≤300 m/s2（EN 60068-2-27） | |||
工作溫度 | 0 °C to 50 °C | |||
防護等級EN 605293) | 如果符合樣本中安裝說明要求為IP 53，如果接入DA 400的壓縮空氣為IP 64 | |||
重量 | 光柵尺：0.2 kg + 0.55 kg/m測量長度；安裝板：0.9 kg/m | |||
* 請訂購時選擇 1) 位置值比較后在后續電子電路中可能還有其他誤差（請聯系后續電子電路制造商） 2) 如需要更長電纜，可按要求提供 3) 在應用中，必須避免顆粒和液體進入LC直線光柵尺。 | ||||

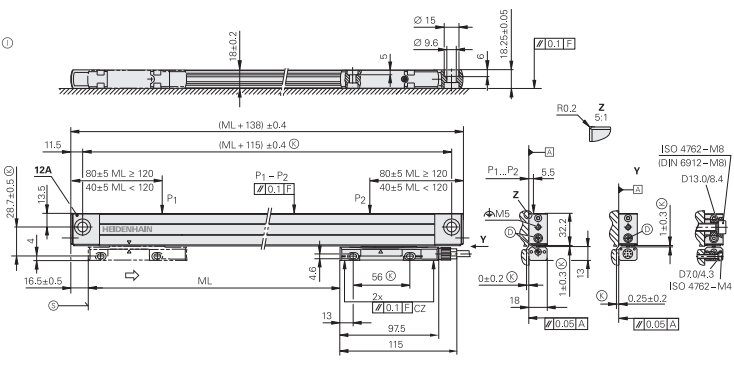

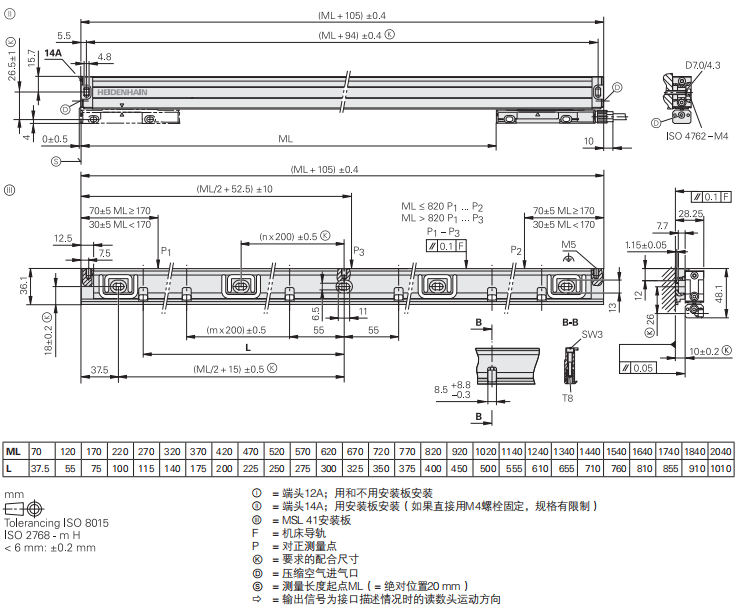

產品尺寸圖：
