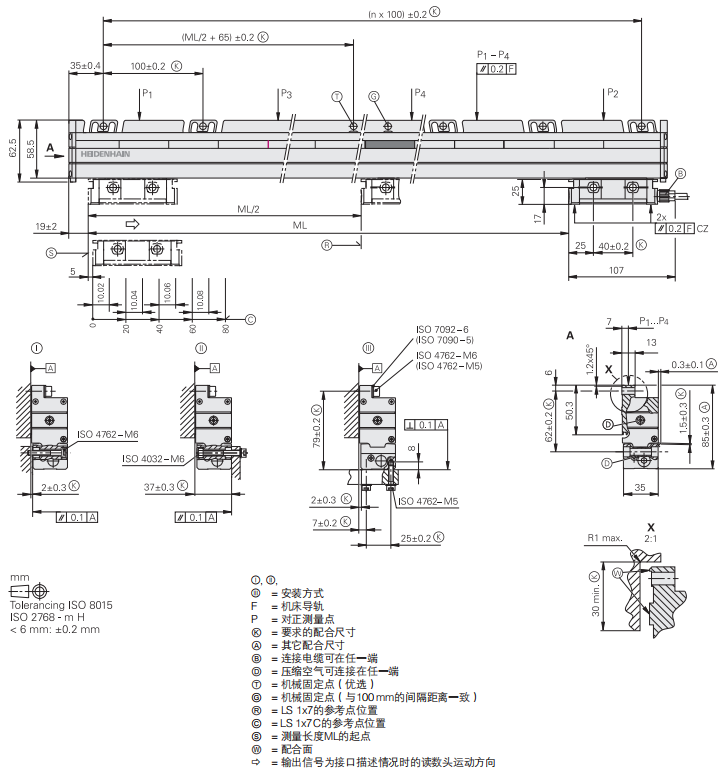

技術參數

LS 187

LS 177

DIADUR玻璃光柵，柵距20 μm

精度等級*

±5 μm; ±3 μm

測量長度ML*

單位mm

140 240 340 440 540 640 740 840 940 1040 1140 1240 1340 1440

1540 1640 1740 1840 2040 2240 2440 2640 2840 3040

參考點*

LS 1x7

LS 1x7 C

每50 mm可用磁條選擇，標準設置：中間位置1個參考點

距離編碼

接口

  1 VPP

? TTL

內部細分倍數*

信號周期

–

20 μm

5-fold

–

10-fold

–

20-fold

–

診斷接口

模擬

–

截至頻率

 –3 dB

≥ 160 kHz

–

–

–

掃描頻率*

邊緣間距a

–

100 kHz

≥ 0.5 μs

50 kHz

≥ 1 μs

100 kHz

≥ 0.25 μs

50 kHz

≥ 0.5 μs

25 kHz

≥ 1 μs

50 kHz

≥ 0.25 μs

25 kHz

≥ 0.5 μs

測量步距

Depends on interpolation

1 μm1)

0.5 μm1)

0.25 μm1)

電氣連接

Separate adapter cable (1 m/3 m/6 m/9 m) connectible to mounting block

電纜長度2)

≤ 150 m

≤ 100 m

空載供電電壓

DC 5 V ±0.25 V/< 120 mA

DC 5 V ±0.25 V/< 140 mA

運動速度

≤ 120 m/min

≤ 120 m/min

≤ 60 m/min

≤ 120 m/min

≤ 60 m/min

≤ 30 m/min

≤ 60 m/min

≤ 30 m/min

所需的運動力

≤ 4 N

振動55 Hz to 2000 Hz

沖擊 11 ms

加速度

≤ 200 m/s2 (EN 60 068-2-6)

≤ 400 m/s2 (EN 60 068-2-27)

沿測量方向≤ 60 m/s2

工作溫度

0 °C to 50 °C

防護等級 EN 60 529

重量

0.4 kg + 2.3 kg/m 測量長度
