直線絕對式感柵尺
直線絕對式感柵尺AP 3403L AP 5603L AP 9200L AP 9201L 產品特性
· 尺寸集成，薄編碼器和尺條設計（總計<5mm）
· 抗磁場干擾能力
· 抗油、水、灰塵、顆粒物，免維護
· 開機即可找到絕對位置

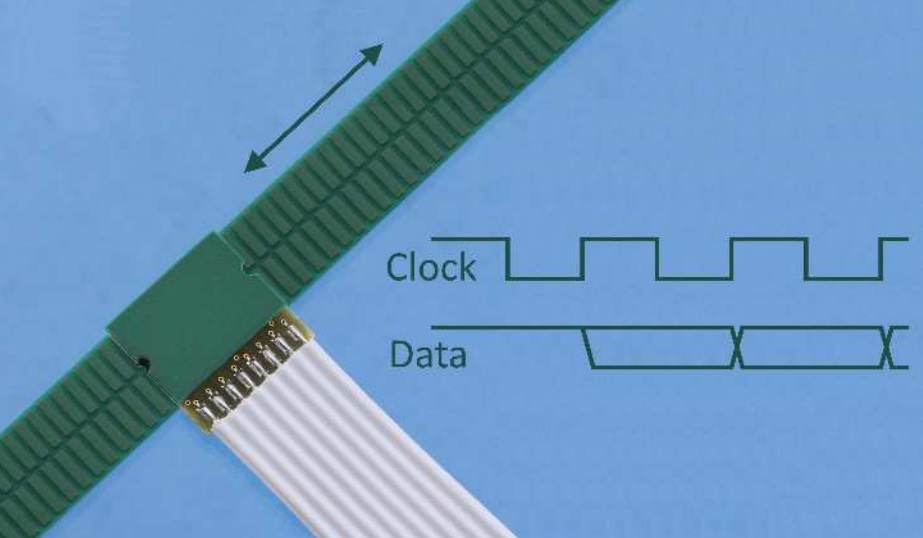

AP 3403L

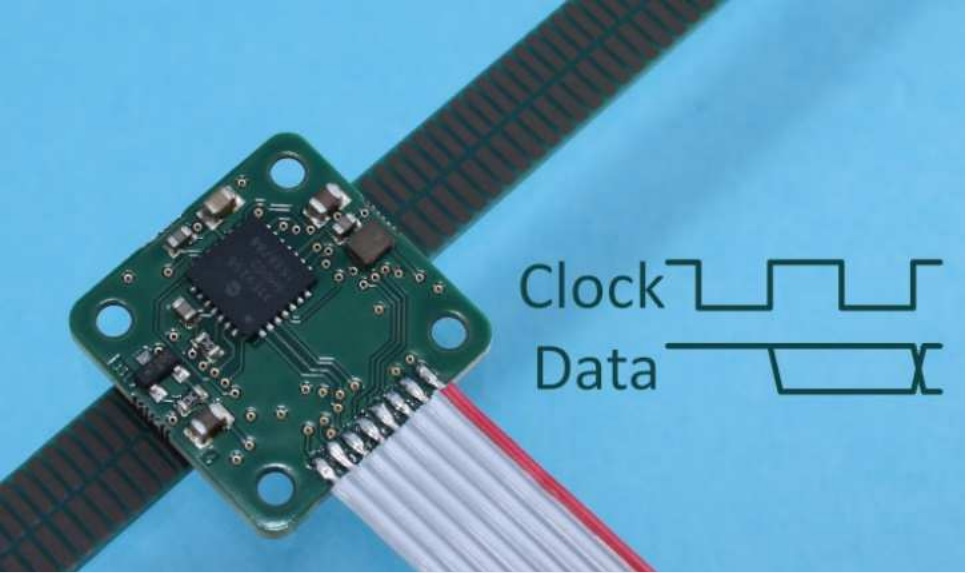

AP 5603L

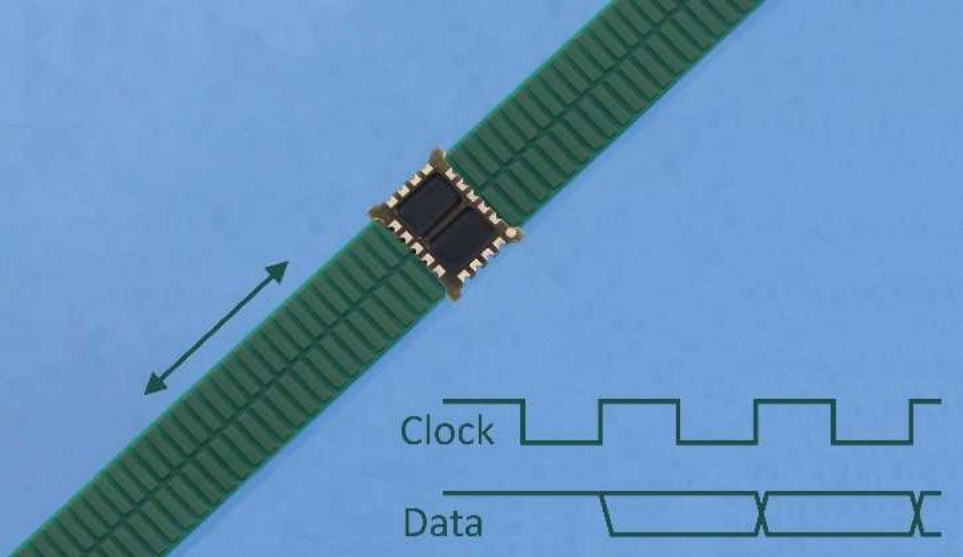

AP 9200L

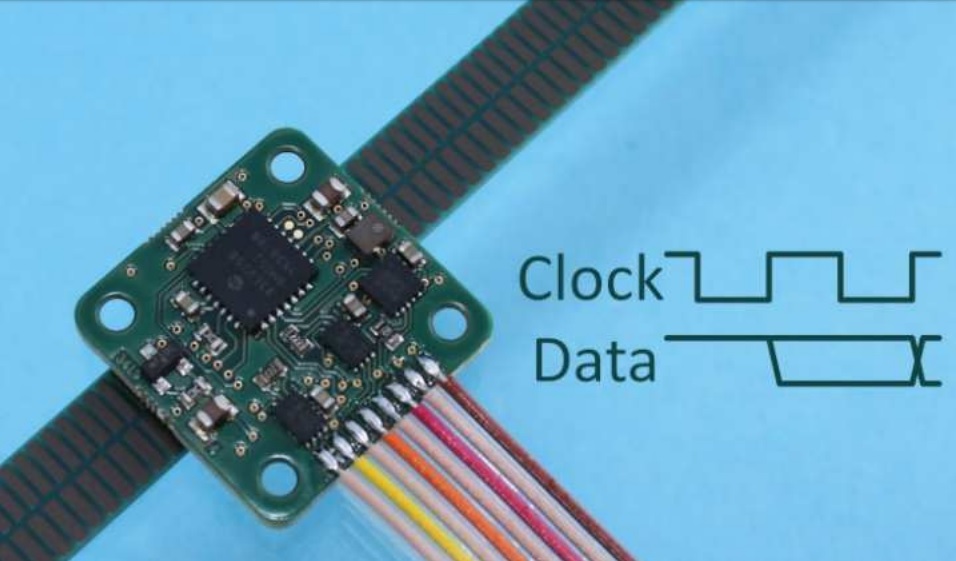

AP 9201L
直線絕對式感柵尺AP 3403L AP 5603L AP 9200L AP 9201L 主要規格
輸出格式：SSI + RS422
絕對位置測量行程：19 mm
分辨率：20 nm
速度：15 m/s
間距：0.5 mm
供電：5V, 70mA
溫度：-20到 100°C
直線絕對式感柵尺AP 3403L AP 5603L AP 9200L AP 9201L 型號備注：
1. AP3403L AP5603L：輸出信號為兩組SSI信號，需要客戶自己通過處理這兩組數據來算出絕對位置，再將信號轉換為二進制SSI信號或者格雷碼SSI信號；
2. AP9200 ：輸出信號為帶有二進制SSI信號的RS 422信號，可以長線驅動，這個信號協議是RS 422客戶可直接使用；
3. AP9201 : 輸出信號是計算過絕對位置二進制SSI信號，客戶也可以直接使用不需要處理。
| 型號 | AP 3403L | AP 5603L | AP 9200L | AP 9201L |
| 圖片 |  |  |  |  |
| 分辨率(μm) | 0.073 | 0.073 | 0.02 | 0.02 |
| 運行速度(m/s) | 10 | 10 | 15 | 15 |
| 可選安裝方式 | 直接安裝 | 裸芯片 | 直接安裝 | 直接安裝 |
| A型底托 | A型底托 | |||
| B型底托 | ||||
| 讀數頭尺寸 L x W x T | 11 x 11 x 0.9 mm | 10 x 8 x 0.75 mm | 20 x 20 x 3.85 mm | 20 x 20 x 3.85 mm |
| 20 x 20 x 4.1 mm | 20 x 20 x 4.0 mm | |||
| 11 x 11 x 1.6 mm | ||||
| 線纜 | 扁平線纜 | 扁平線纜 | 扁平線纜 | |
| 扁平線纜 | 扁平線纜 | |||
| 扁平線纜 | ||||
| 接口 | FC-8 | FC-8 | FC-8 | |
| FC-8 | FC-8 | |||
| FC-8 | ||||
| 輸出信號 | SSI 信號 | SSI 信號 | 帶RS 422驅動的 串行同步接口SSI | 串行同步接口SSI |
| SSI 信號 | SSI 信號 | |||
| SSI 信號 | ||||
| 產品說明書下載 | AP 3403L說明書 | AP 5603L說明書 | AP 9200L說明書 | AP 9201L說明書 |
直線絕對式感柵尺AP 3403L AP 5603L AP 9200L AP 9201L
| 型號 | TPLA08 | |
| 尺條長度 | 538 mm | |
| 周期數N1、N2 | 8 、7 | |
| 可選安裝方式 | 帶背膠 | 樂泰 480 |
| 尺條尺寸 L x W x T | 538 x 7.5 x 1.72 mm | 538 x 7.5 x 0.92 mm |
| 適用編碼器類型 | AP 3403L、AP 5603L、AP9200L、AP9201L | |
| 絕對周期長度 | 9.6 mm | |
| 型號 | TPLA16 | |
| 尺條長度 | 538 mm | |
| 周期數N1/N2 | 16 、15 | |
| 可選安裝方式 | 帶背膠 | 樂泰 480 |
| 尺條尺寸 L x W x T | 538 x 7.5 x 1.72 mm | 538 x 7.5 x 0.92 mm |
| 適用編碼器類型 | AP 3403L、AP 5603L、AP9200L、AP9201L | |
| 絕對周期長度 | 19.2 mm | |
| 型號 | TPLA32 | |
| 尺條長度 | 538 mm | |
| 周期數N1/N2 | 32 、31 | |
| 可選安裝方式 | 帶背膠 | 樂泰 480 |
| 尺條尺寸 L x W x T | 538 x 7.5 x 1.72 mm | 538 x 7.5 x 0.92 mm |
| 適用編碼器類型 | AP 3403L、AP 5603L、AP9200L、AP9201L | |
| 絕對周期長度 | 38.4 mm | |
