簡單介紹:
DG50/100/155/205系列DG155BP/DG155P/DG205BP/DG205P
DG100B/DG100P,DG100BP,DG100BPM,DG100BPE, DG100BN,DG100BNM,DG100BNE,DG100P-L405,DG100P-L605,
DG50B/DG50P,DG50BP,DG50BPM,DG50BPE, DG50BN,DG50BNM,DG50BNE,DG50P-L405,DG50P-L605,
DG155B/DG155P,DG155BP,DG155BPM,DG155BPE, DG155BN,DG155BNM,DG155BNE,DG155P-L405,DG155P-L605,
DG205B/DG205P,DG205BP,DG205BPM,DG205BPE, DG205BN,DG205BNM,DG205BNE,DG205P-L405,DG205P-L605,

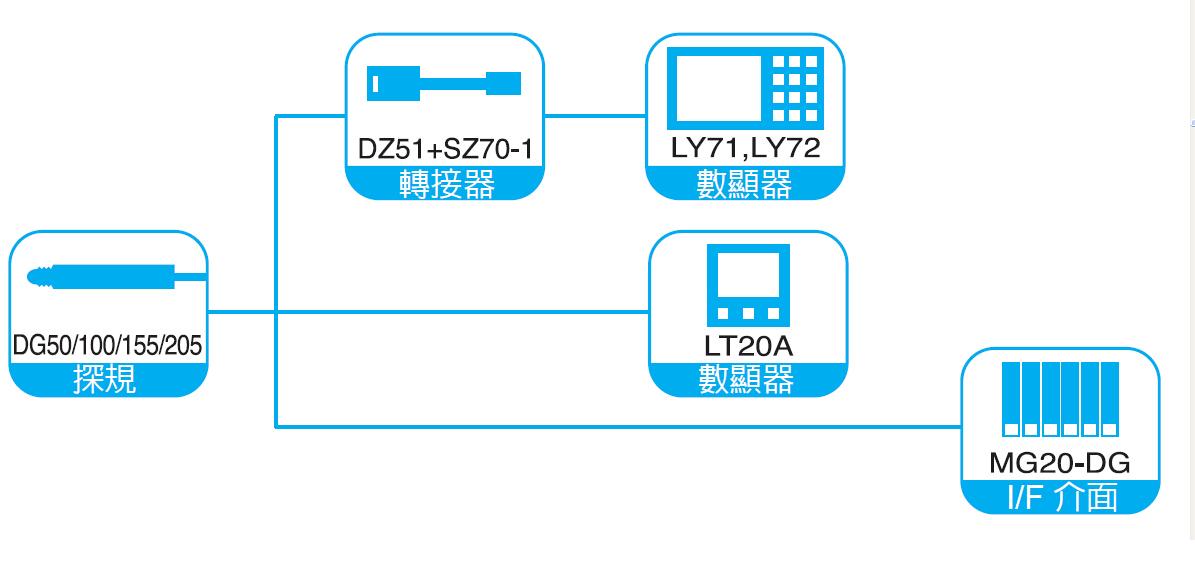

高度計探針 精度2微米,分辨率0.5微米,量程50mm,配用MG,LT,LH,LY等。
產品特性:
日本索尼Magnescale DG50/100/155/205系列探規特點:
適用于各種工廠作業環境 (BP : IP64).
·耐油、水、灰塵、震動、沖擊能力強
·精度: 2 μm (DG50BP/50BN), 4 μm (DG100BP/100BN),5 μm (DG155BP), 6 μm (DG205BP)
? 分辨率 : 0.5 μm
·量測范圍: 50 mm / 1.97", 100 mm / 3.94",155 mm / 6.1" and 205 mm / 8.07"
·高量測力 (DG50BP/100BP)
·低量測力 (DG50BN/100BN)
·磁性量測頭 (DG155BP/205BP)
·安裝容易
·可選購多種配件 (參見 "探規配件")



技術參數:

| 型號名稱 | DG50BP | DG50BN | DG100BP | DG100BN |
| BPM/BPE | BNM/BNE | BPM/BPE | BNM/BNE |
| 類型 | 數顯器,A/B相信號輸出型 |
| 量測范圍 | 50mm/1.97" | 100  mm/ 3.94" |
| 解析度 | 0.5μm |
| 量測范圍力 | 向上 | 全方向: | — | 全方向: | — |
| 側向 | 6.2  N以下 | 0.9  ± 0.4 N | 9.3  N以下 | 1.8  ± 0.65 N |
| 向下 |   | 1.3  ± 0.5 N |   | 2.7  ± 0.55 N |
| 精度(溫度20℃/68°F) | 2μm | 4μm |
| 最大反應速度 | 1m/S |
| 作業溫度 | 0 ?C  to 50 ?C / 32 ?F to 122 ?F (探規) |
| 儲存溫度 | -20  ?C to 60 ?C / -4 ?F to 140 ?F |
| 線纜長度 | 5 m/  16.4' |
| 安裝柄直徑 | ?8mm |
| 量測頭 | ? 20  (0/ -0.013) mm/ ? 0.79" (0/ -0.0005") |
| 磁性量測頭 | 鎢鋼珠量測頭  (DZ-122) | 鎢鋼珠量測頭  (DZ-121) |
| 保護設計等級 | 同等于IP64 | — | 同等于IP64 | — |
| 密封(油,火,灰塵) | 油封’  O型環’ Y型襯墊 | — | 油封’  O型環’ Y型襯墊 | — |
| 重量*1 | 大約.360  g/ 0.793 lbs | 大約.630  g/ 1.388 lbs |
| 氣動式升降機 | DZ174-010選配 *2 | —  |
DG155BP/205BP不包含彈簧.
*1不包含線纜單元和電氣分割器單元.
*2 可附裝加壓空氣元件的管件.
