SONY/Magnescale  LT20A-101,LT20A-101B,LT20A-101C,LT20A-201
LT20A-201B,LT20A-201C數顯表
簡單介紹:
輕薄精巧,且容易安裝數顯器(適用于DG,DL)
產品特點:

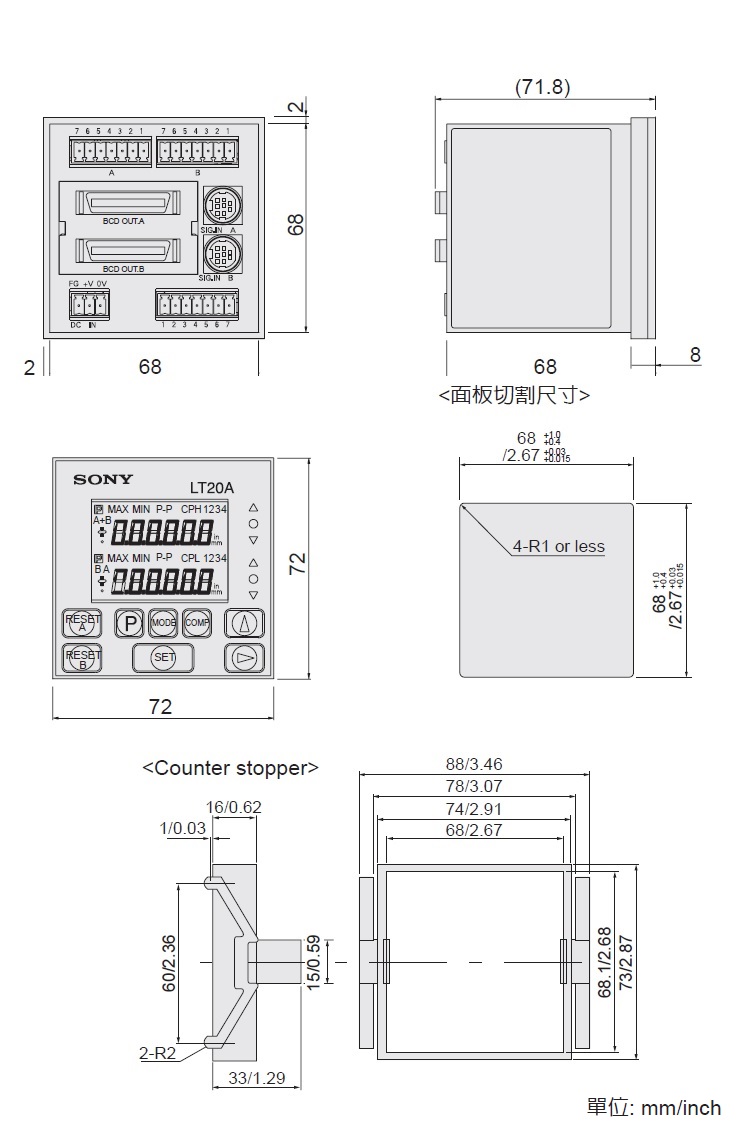

1.輕巧設計:德國DIN標準尺寸(72mm*72mm/2.83"*2.83" W*H)
2.可選擇顯示器解析度:0.5/1/5/10μm
3.適合面板安裝
4.可選購BCD和RS-232C I/O型
5.重設/預設
6.鎖定功能用來量測最大/最小/峰值-峰值 與符合/不符合判定
7.加/減功能(只有兩軸型)
8.資料儲存:解析度,計數方向,比較器原點,預設值,模式,BCD信號(B型),傳輸參數(C型)
9.英制/公制顯示器
10.應用范圍:生產線上自動篩選和量測零件.

技術參數:
型號名稱  | LT20A-101  | LT20A-101B  | LT20A-101C  | LT20A-201  | LT20A-201B  | LT20A-201C  |
顯示器  | 6位背光LCD,模式顯示器  |
I/0  | 量測單元輸入  | 1個頻道  | 1個頻道  |
I/O連結器s*1  | ○  |
BCD *2  | _  | ○  | _  | _  | ○  | _  |
RS-232C *3  | _  | ○  | _  | ○  |
RS-TRG *4  | _  | ○  | _  | ○  |
重設功能  | 重設鍵或外部輸入(I/O連結器)  |
_  | _  | RS-232C指令  | _  | _  | RS-232C指令  |
預設功能  | 可用預設鍵設定預設值,用重設鍵回復  |
_  | _  | 依照RS-232C指令設定或回復  | _  | _  | 依照RS-232C指令設定或回復  |
比較器功能  | 三段式比較器,用前面板上的按鍵設定比較器數值,結果判定:LED和I/O連結器輸出(光耦合器)  |
_  | 比較器最多可設定4種數值(按鍵輸入)       以BCD端子開關  | 依照RS-232C指令設定  | _  | 比較器最多可設定4種數值(按鍵輸入)       以BCD端子開關  | 依照RS-232C指令設定  |
鎖定功能  | 最高值,最低值,和峰值-峰值,透過I/O連結器的啟動輸入,開始量測,輸入暫停則停止更新  |
_  | _  | RS-232C可以設定或啟動  | _  | _  | RS-232C可以設定或啟動  |
輸入解析度  | 可選擇0.0005mm,0.001mm,0.005mm,0.01mm  |
顯示器解析度  | 可選擇0.0005mm,0.001mm,0.005mm,0.01mm(0.00002”,0.00005”,0.0002”,0.0005”)  |
方向  | 可開關  |
原點功能  | 可選擇功能有效/失效(如果選擇功能有效,電源開啟時些功能單元就會進入原點信號輸入等待狀態)  |
最高反應速度  | 20MHz(A/B相位差)  |
加減計算功能  | _  | A+B,A-B,B-A方向可以設定  |
警示  | 顯示在LCD上或I/O連結器的比較器輸出全是”H”(關)  |
_  | BCD警示端子”H”(關)  | _  | _  | BCD警示端子”H”(關)  | _  |
資料儲存  | 解析度,方向,比較器數值,預設值,模式,等  |
_  | BCD信號  | 資料信號速度,等  | _  | BCD信號  | 資料信號速度,等  |
溫度  | 作業溫度:0 to 40 ℃儲存溫度:-10  to  50 ℃  |
電力消耗  *5  | 4W  | 5W  | 4W  | 6W  | 8W  | 6W  |
重量  | 約.200g  | 約.230g  | 約.220g  | 約.210g  | 約.270g  | 約.230g  |
電源電壓  | 電源輸入連結器(3接腳位):DC 9.0 to 26.4V.  |
相容的量測單元  | DG,DL系列  |
 附注1:I/O連結器
    輸入:重設,鎖定啟動,鎖定暫停,RS觸發器(只有RS-232C型)
    輸出:結果判定(光耦合器)
附注2:BCD(36接腳位半間隔連結器)
    輸入:重設,鎖定啟動,選擇比較器數值(4種設定)
    輸出:5位數(開放式集電器)選擇現在值/最大值/最小值/峰值—峰值其中之一和警示輸出.
附注3: RS-232C(8接腳位迷你德國DIN標準連結器)
    重設,預設值設定/回復,鎖定啟動,鎖定暫停,維持現在值,軟體版本讀取.
    比較器數值設定,現在值/最大值/最小值/峰值-峰值 量測模式選擇以及輸出,按鍵鎖定和松開.
附注4:RS-TRG接腳位
    輸入觸發啟動,透過RS-232C輸出資料
附注5:量測單元已連接.
